推扫式卫星影像立体匹配DSM生产
一、简介
推扫式有时也称为沿着轨道扫描仪（along track scanners）, 使用的探测器安置在垂直于航天器的飞行方向，飞行器向前飞行时候，一次可以收集一行的图像（如下图所示）。推扫式接受的信号要强于摆扫式，因为摆扫式在一个像素内的时间很长。推扫式有一个确定是探测器可能存在不同的敏感性，如果没有校准好会导致图像条纹噪声。
L1产品的数学原理：
数据检查
在创建项目之前，首先需要的对影像的sup文件进行修改，将各文件地址修改为本地对应地址。
其中各地址说明如下：
1
2
3
4
5
6
IMAGE_FILE_NAME 1 :原始尺度对应的影像路径
IMAGE_FILE_NAME 1024 :下采样1024倍的影像路径
ORIGINAL_ORIENTATION:原始模型参数
ADJUSTED_ORIENTATION:调整后模型参数
ORIGINAL_CALIBRATION:相机参数
二、InPho创建推扫式项目

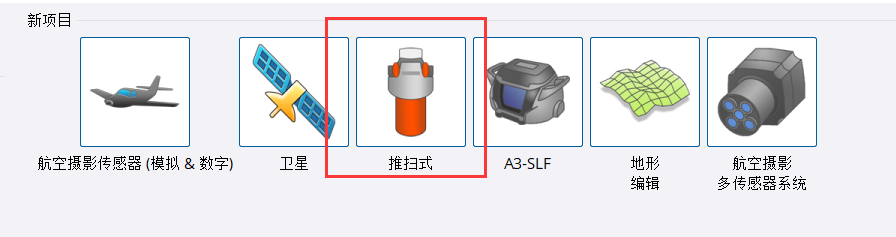

打开Inpho 的ApplicationsMaster模块，双击推扫式创建项目：

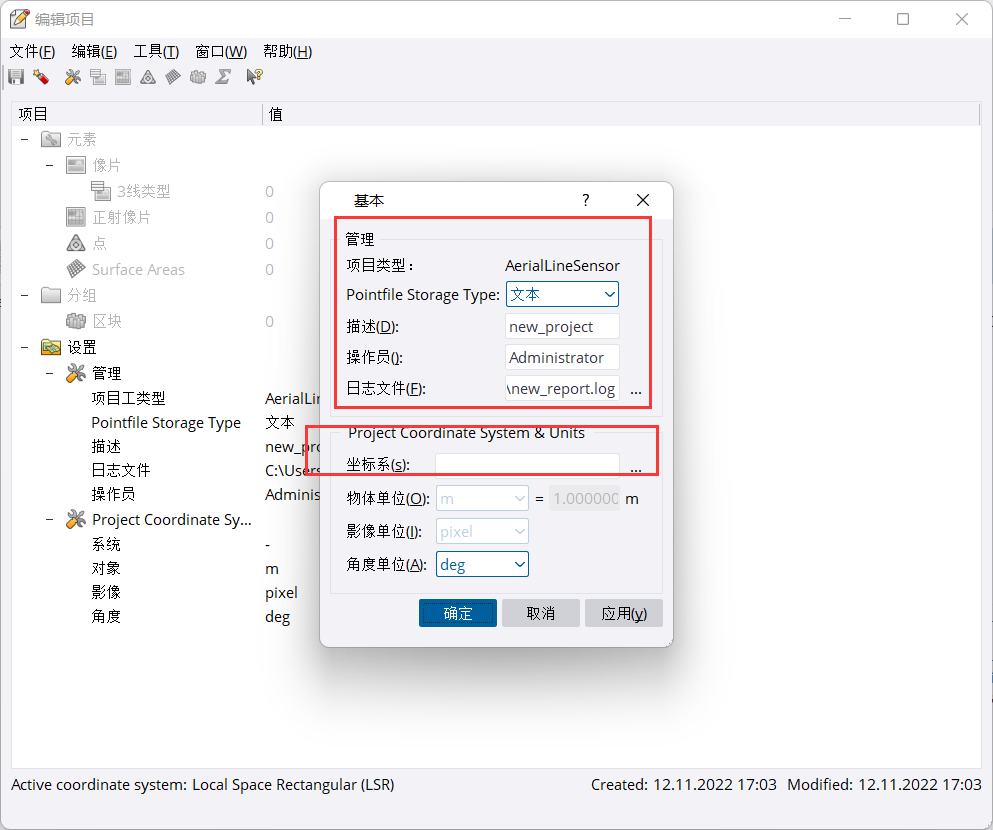

选择对应的投影坐标系，并填写相关信息，点击确定以保存项目：

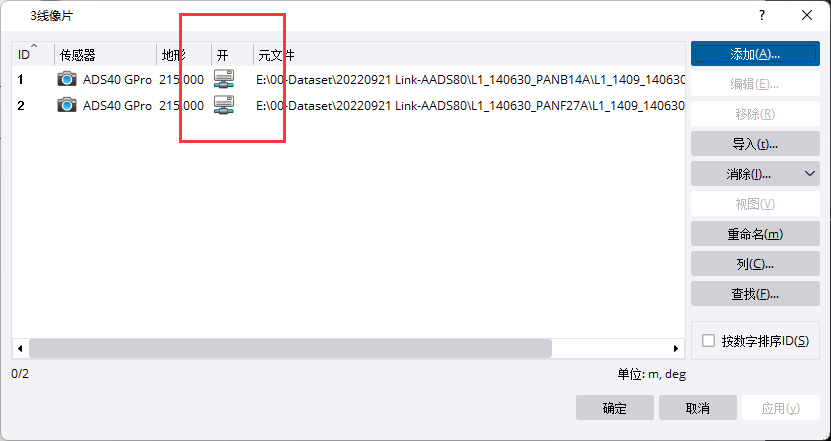

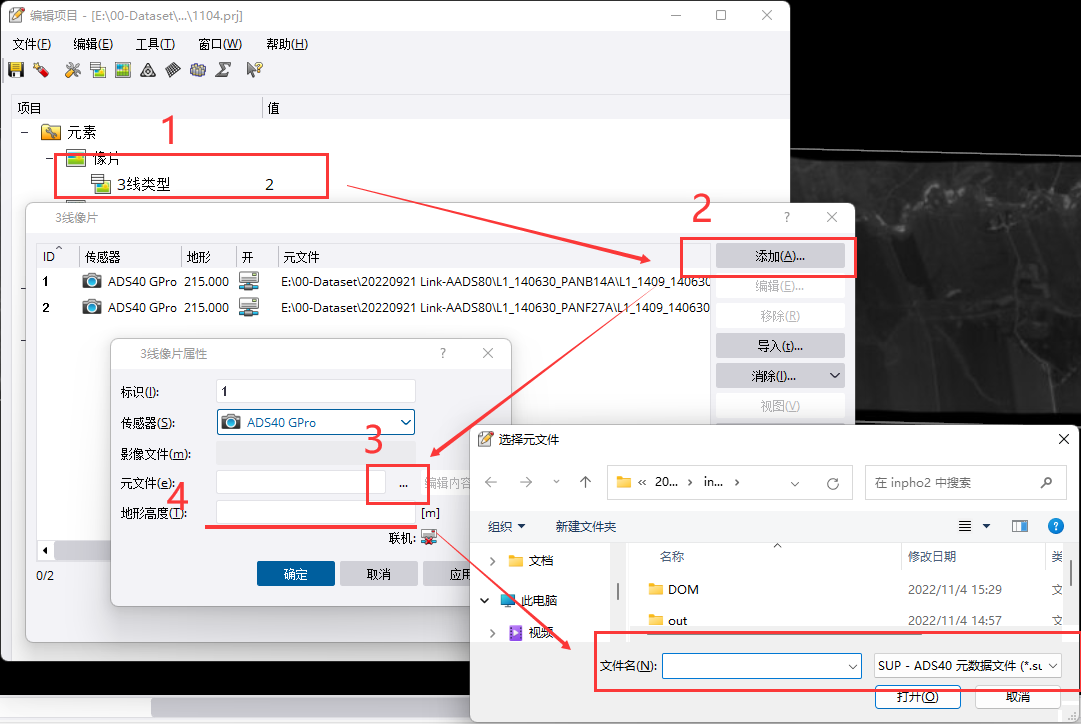

在像片中双击【3线类型】添加推扫式卫星影像，选择对应的元文件对影像进行索引，并输入影像对应地形的平均高程。
添加完所有影像之后，影像数据应如图所示，若没有载入影像，则需检查元文件（.sup）中路径是否正确。
点击保存将项目文件保存到对应位置：
三、影像处理

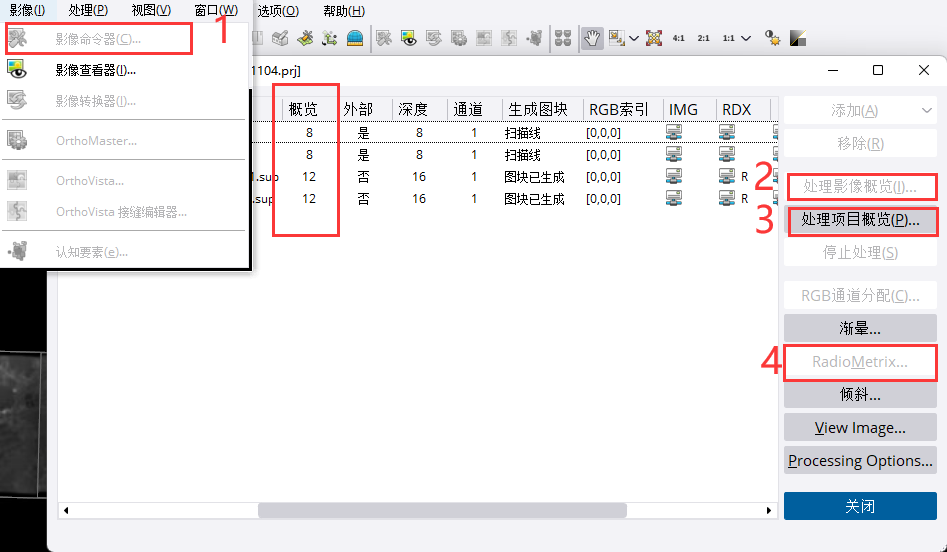

在菜单栏中，点击【影像】，打开【影像命令器】，分别进行【处理影像概览】生成影像金字塔，【处理项目概览】生成项目预览图，【RatioMatrix】进行影像调色。如果影像为彩色影像，则需为影像添加RGB索引。
四、创建目标区域
使用DTMaster模块创建需要重建的区域，如果对全部范围进行重建，则可跳过该步骤。

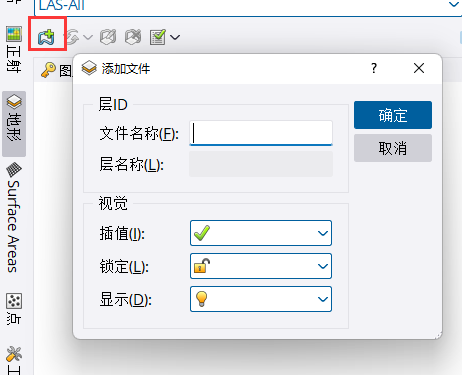

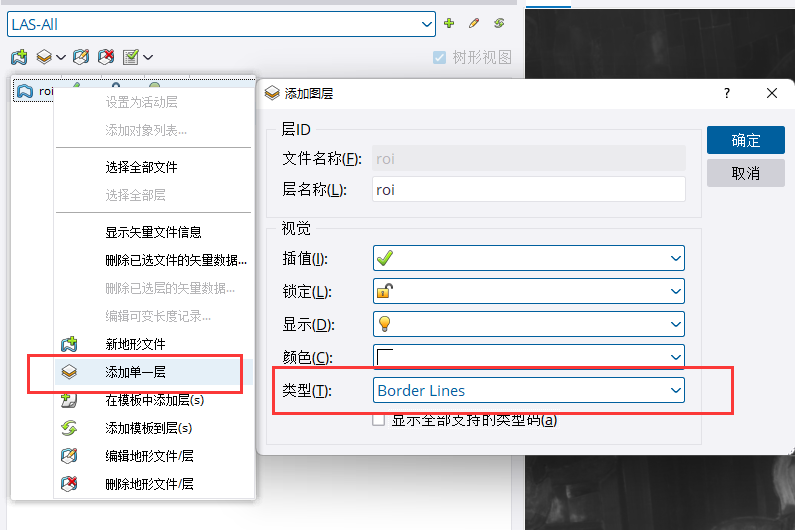

在地形层中新建地形文件，并在地形文件中新增类型为Border Lines的图层。

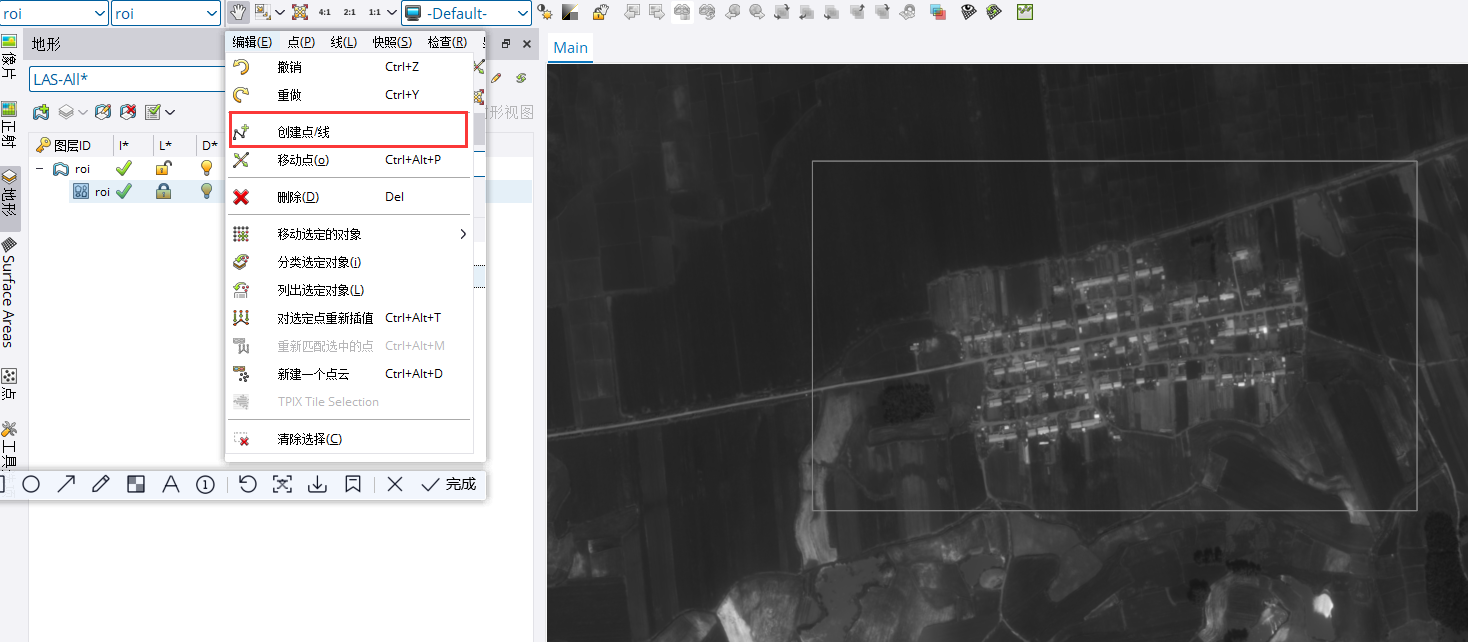

激活新创建的Border LInes层，点击菜单栏中的【编辑】选项，【创建点/线】在影像中创建矩阵区域。

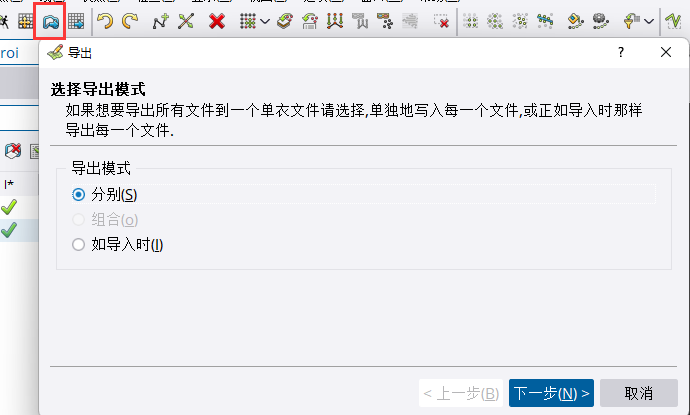

导出矢量数据进行后续处理。
五、立体测图

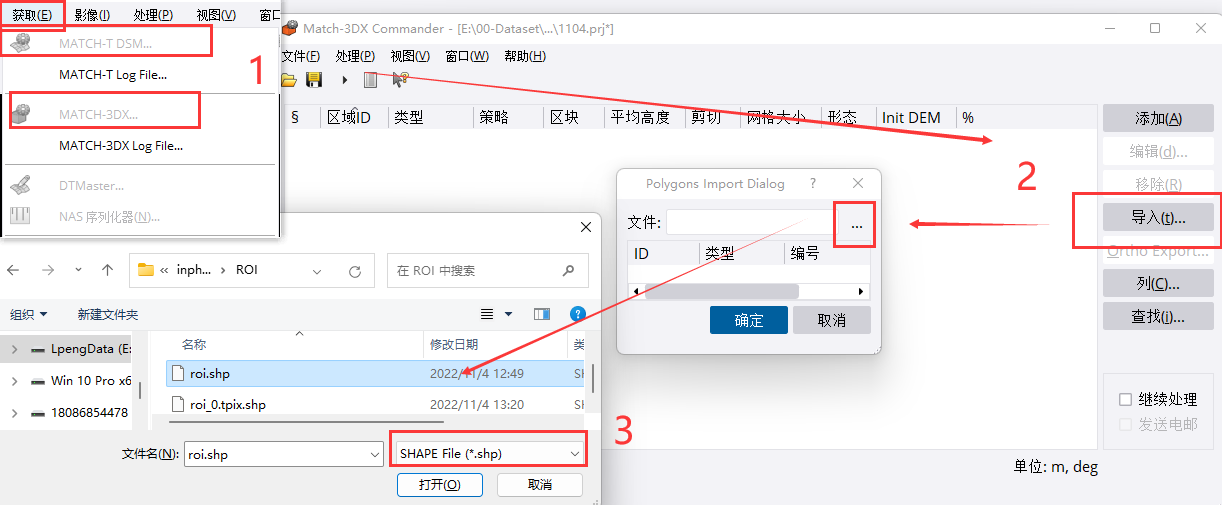

由于L1的影像已经进行过核线纠正，因此可以直接进行立体测图。在菜单栏中选择【获取】点击【MATCH DSM】或者【MATCH-3DX】模块进行立体测图，在命令窗口右侧点击导入，加载创建的目标区域进行处理。（如果没有目标区域，则点击添加，为整个区域添加处理策略。）

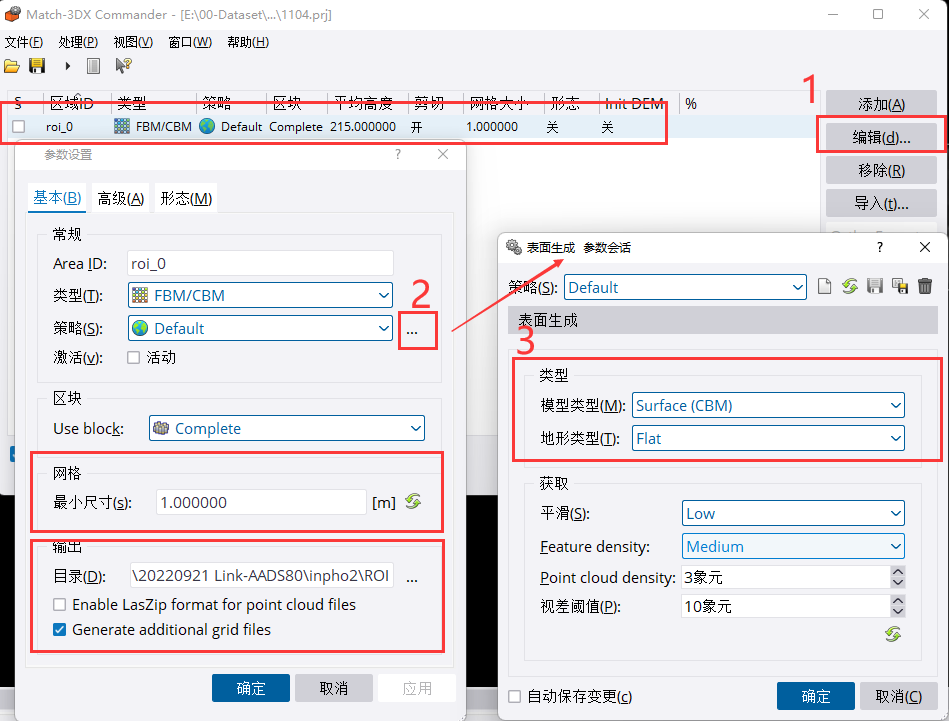

导入区域后点击编辑或双击对处理策略进行修改，提供了以下的匹配策略：
对于DTM提取：
- 基于特征的匹配（FBM）：一种非常稳健的匹配策略，它只需要粗略近似，而且速度非常快。
- 最小二乘匹配（LSM）：LSM非常精确，但它需要更好地近似，并且比FBM慢。
对于DSM提取：
- 基于成本的匹配（CBM）

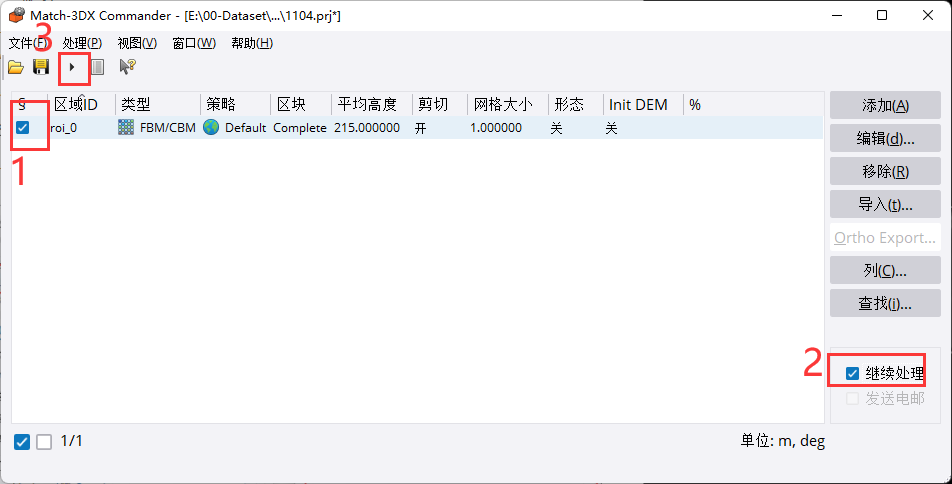

激活当前处理策略，勾选继续处理（方便后续中断时能够继续处理），点击开始处理生成DSM。
六、表面重建

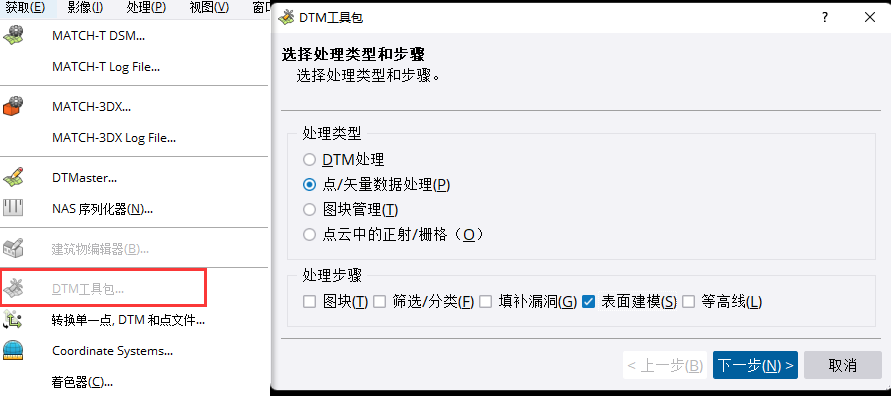

在菜单栏中选择【获取】，打开【DTM工具包模块】，选择【点/矢量数据处理】，勾选表面建模，即可对立体测图得到的DSM点云进行加密。
七、正射影像生成
在菜单栏【影像】，选择【OrthoMaster】模块生成正射影像。

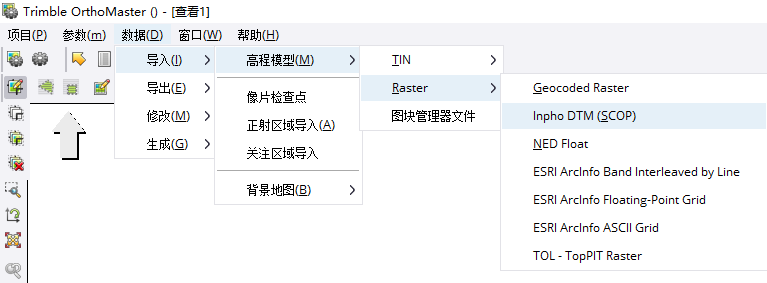

在界面上点击【数据】，导入生成的DSM表面模型。
创建正射影像关注区域

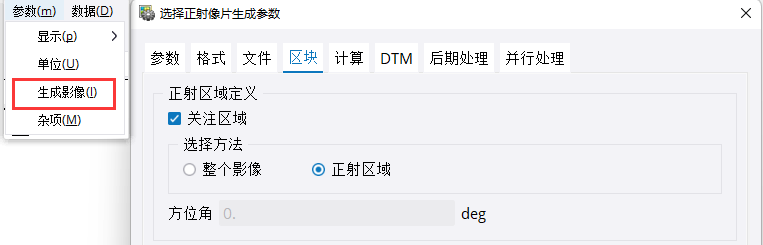

在菜单栏中选择【参数】，点击【生成影像】，对正射相片参数进行设置，需要注意的是，在区块中，需要勾选”关注区域“，才能对上一步中绘制的关注区域进行生成。点击确定保存参数。
点击生成影像，出现以下界面：

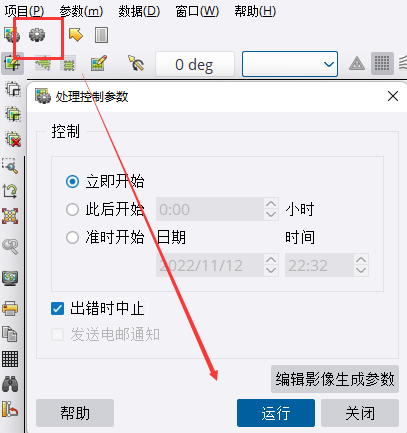

点击运行即可开始处理。
其余处理可参考多源数据融合的卫星影像DSM生产
